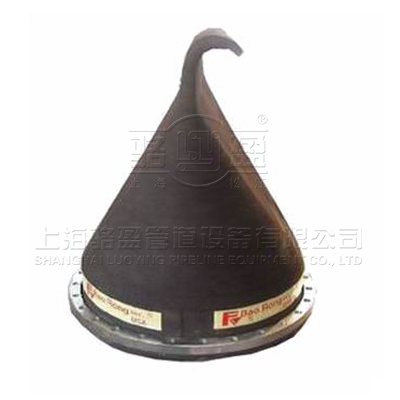

XH41-WZ弯嘴鸭嘴阀

弯嘴鸭嘴阀能够有效防止海水和泥沙入侵。海水与排放的污水存在一定的密度差,当污水排放量较小时,传统排放口扩散器由于喷口射流速度减小,此密度差将会引起海水入侵扩散器,并将海底环境泥沙带入扩散器。...

产品别名:弯嘴鸭嘴阀
产品规格:【DN32mm-DN1800mm】
连接方式:法兰
适用范围:【酸、碱、腐蚀类、油、热水、冷水等】
产品材质:环保型优质合成橡胶;产品环保无污染,不含铅等有毒物.

  • 产品介绍
  • 产品优势

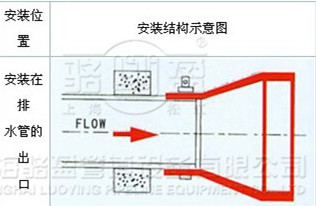

  • 产品示意图
  • 技术参数
  • 订货须知

    弯嘴鸭嘴阀能够有效防止海水和泥沙入侵。海水与排放的污水存在一定的密度差,当污水排放量较小时,传统排放口扩散器由于喷口射流速度减小,此密度差将会引起海水入侵扩散器,并将海底环境泥沙带入扩散器。而弯嘴鸭嘴阀出口随出流量的变化而变化,排放量为零时闭合,而且在排放量较低的情况下能维持较高的射流速度,因此防止了海水和环境泥沙的入侵。
    弯嘴鸭嘴阀产品主要应用于防水系统,排放系统,水泵出口,提升泵站及液下曝气系统。产品主要特点:橡胶法兰与阀身联成一体,安装很为方便。阀体采用全橡胶设计,不会引起淤积和东西卡住现象发生,降低了维护成本,并允许固体颗粒顺畅通过。
    弯嘴鸭嘴阀的尺寸标准:通俗来讲全国有两种安装尺寸。一个安装尺寸以国标法兰连接,这是早设计出鸭嘴阀时,为了与~标准想配合,规定了800以下口径鸭嘴阀的法兰标准参杂国标十公斤螺栓孔中心距和法兰外径,800以上管径,参照国标6公斤螺栓孔中心距和法兰外径。另一中安装尺寸是自有尺寸,该尺寸不同与~标准。

    1、弯嘴鸭嘴阀的法兰与管子组装应用工具和方法对管子端面进行检查,切口端面倾斜偏差不应大于管外径的1%,且不得超过3mm。
    2、弯嘴鸭嘴阀的法兰与管子组装时,要用法兰角尺检查法兰的垂直度。
    3、弯嘴鸭嘴阀连接时应加设的软垫片,周边尺寸应整齐,垫片尺寸应与法兰密封面相符。
    4、弯嘴鸭嘴阀的法兰不得埋入地下,埋地管道或不通行地沟管道的法兰应设置检查井,法兰也不能装在楼板、墙壁和套管内。
    5、弯嘴鸭嘴阀的法兰连接应与管道同心,并应保证螺栓自由穿入。法兰螺栓孔应跨中安装,法兰间应保持平行,其偏差不得大于法兰外径的1.5/1000,且不得大于2mm,不得用强力,上紧螺栓的方法消除歪斜。
    6、弯嘴鸭嘴阀的法兰连接应使用同一规格的螺栓,安装方向应一致。螺栓紧固后应与法兰紧贴,不得有细缝。需加垫圈时,每个螺栓不得超过一个,紧固后的螺栓宜与螺母平齐。
    7拧紧螺栓时,应对称交叉进行,以保障垫片各处受力均匀。

    XH41-WZ弯嘴鸭嘴阀

    【产品外形及结构尺寸】

    法兰通径(ANSI) 法兰外径(F) 长度(L) 鸭嘴高度(H) 法兰通径(ANSI) 法兰外径(F) 长度(L) 鸭嘴高度(H)
    DN15 31/2 DN400 231/2 26 27
    1½" 16"
    DN20 3 DN450 25 30 29
    3/4" 18"
    DN25 41½ 3 11½ DN500 271/2 33 33
    1" 20"
    DN40 5 6 3 DN550 291/2 36 33
    11/2" 22"
    DN50 6 6 4 DN600 32 39 37
    2" 24"
    DN65 7 8 5 DN750 383/4 42 50
    21/2" 30"
    DN80 9 51½ DN800 413/4 48 53
    3" 32"
    DN100 9 12 7 DN900 46 49 61
    4" 36"
    DN125 10 151/2 9 DN1050 53 54 71
    5" 42"
    DN150 11 16 101/2 DN1200 591/2 59 78
    6" 48"
    DN200 131/2 161/2 13 DN1350 661/4 69 97
    8" 54"
    DN250 16 211/2 17 DN1500 73 74 97
    10" 60"
    DN300 19 261/2 201/2 DN1800 861/2 95 115
    12" 72"
    DN350 21 26 22 DN2100 993/4 92 111
    1、客户对产品有特殊要求,须在订货合同中提供以下说明:
    (1)结构长度
    (2)连接形式
    (3)公称直径、全通径、缩径、管道尺寸
    (4)使用介质及温度、压力范围
    (5)实验、检验标准及其他要求本厂可根据客户特殊要求配置定做和设计特殊产品。
    2、本厂可根据客户特殊要求配置定做和设计特殊产品。
    3、如由客户提供确定的产品类型和型号时,客户应正确说明其型号的含义和要求,在供需双方理解一致的条件下签订合同。
